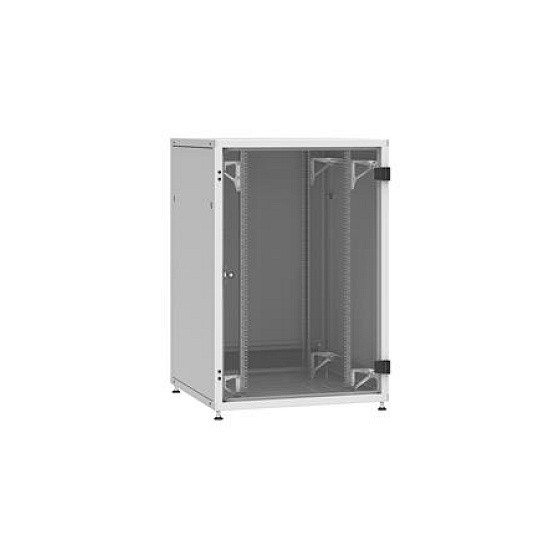

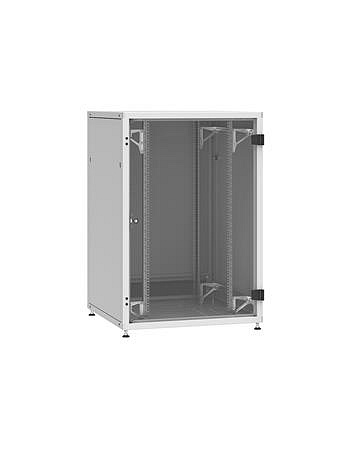

Rozvaděč LC-50 24U, 800x800 RAL 7035, skleněné dveře

Základná konštrukcia Rozvádzač LC-50 tvorí rozoberateľný skelet, zložený z dna, stropu a štyroch stojok, ku ktorým sú pripevnené vodorovné priečky. K priečkam sú pripevnené vertikálne lišty, ktoré umožňujú montáž zariadení v rozmerovom štandarde 19". Z čelnej strany je rozvádzač osadený celosklenenými dverami z číreho kaleného bezpečnostného skla (EN 12150-1). Dvere majú max. uhol otvorenia 180° a sú osadené cylindrickým zámkom s jednobodovým uzamykaním. Konštrukcia rozvádzača umožňuje meniť smer otvárania dverí. Odnímatelné zadné plechové dvere aj bočné kryty sú uchytené pomocou cylindrických zámkov na totožný kľúč, aký majú dvere. V zadnej stene je namontovaný káblový prechod s inštalovanou protiprachovou kefou. Vo stropu aj na dne sa nachádzajú otvory pre vstup káblov a odvod teplého vzduchu uzatvorené vylamovacími záslepkami. Záslepky je možné z otvorov odstrániť prerezaním mostíkov, ktoré ich spájajú s dnom alebo stropom rozvádzača. Otvory pre odvod teplého vzduchu sú prispôsobené pre inštaláciu ventilačnej jednotky VJ-R2, 4 alebo 6. Otvory pre prívod káblov umožňujú zavedenie napájecích káblov ukončených trojfázovou zástrčkou. Vertikálne lišty s rozstupom 19" Rozvádzač obsahuje dva páry 19" vertikálnych líšt s potlačou pre identifikáciu výšky umiestnenia montovaných zariadení. Konštrukcia rozvádzača umožňuje meniť polohu vertikálnych líšt v smere hĺbky rozvádzača. Spájanie rozvádzačov do zostáv Na bokoch rozvádzačov sa hore a dole nachádzajú diery umožňujúce spájanie rozvádzačov do zostáv. Na vzájomné spojenie dvoch rozvádzačov je potrebné použiť doplnkový spojovací materiál. Rozvádzače je možné skladať do zostáv, radov, bez nutnosti demontáže bočníc. Krytie IP 20 podľa EN 60529 Neplatí pre káblový vstup s protiprachovou kefou. Garantované nosnosti Maximálna prípustná celková hmotnosť zariadenia montovaného vo vnútri rozvádzača nesmie prekročiť: 1 360 kg pre skriňu s hĺbkou 1 000 mm postavenú na nôžkach, podstavci alebo priamo na podlahe (nevzťahuje sa na výšku skrine 24U) 1 000 kg pre hĺbku skrine 600 mm alebo 800 mm vo všetkých výškach na nôžkach, podstavci alebo priamo na podlahe a pre skriňu 24U s hĺbkou 1000 mm 500 kg pre skriňu postavenú na našich typových kolieskach Nosnosti sú garantované pri rovnomernom statickom zaťažení. Umiestnenie a vyrovnanie Súčasťou každého rozvádzača sú štyri kusy výškovo nastaviteľných nivelačných nôžok. Tieto umožňujú umiestniť rozvádzač na nerovnej podlahe. V prípade nepoužitia týchto nôžok je možné postavuť rozvádzač na podlahu priamo. Na dne rozvádzač neobsahuje žiadne vyčnievajúce prvky. Uzemňovacie prepojenie skrine Všetky konštrukčné diely rozvádzača sú vzájomne vodivo prepojené. Vodivé spojenie dverí a bočných krytov so skeletem rozvádzača je realizované pomocou uzemňovacích káblov s prierezom 6 mm2 pre maximálne prúdové zaťaženie 63 A. Pri vyššom prúdovom zaťažení rozvádzača je nutné použiť uzemňovacie káble s väčším prierezom. Protikorózna ochrana skrine Štandardne sú skrine dodávané s povrchovou úpravou práškovou farbou v odtieni svetlosivá RAL 7035. Vnútorné montážne diely, ako sú 19" vertikálne lišty a priečky, sú pokovované zliatinou Al-Zn. Príslušenstvo Ku skrini je možné priobjednať veľkú škálu štandardného 19" príslušenstva, ako sú police, záslepky, vyväzovacie panely a mnoho ďalších výrobkov vrátane špeciálneho príslušenstva na prianie zákazníka. Balenie obsahuje: 1 stojka skeletu/rámu 2 dno s káblovým prechodom a prípravou pre inštaláciu ventilačnej jednotky (vylamovacie) 3 strop s káblovým prechodom a prípravou pre inštaláciu ventilačnej jednotky (vylamovacie) 4 priečky pre montáž 19" líšt 5 držiak 19" vertikálnej lišty 6 vertikálna lišta 7 celosklenené dvere osadené jednobodovým cylindrickým zámkom 8 bočný vyklápací kryt osadený jednobodovým cylindrickým zámkom 9 zadné dvere osadené jednobodovými cylindrickými zámkami 10 káblový prechod s protiprachovou kefou, určený na montáž pod alebo nad zadnými dverami 11 výškovo nastaviteľná nôžka Výška: 24 U Výška: 1163 mm Šírka: 800 mm Hĺbka: 800 mm Hmotnosť: 78 kg Farba: RAL 7035
