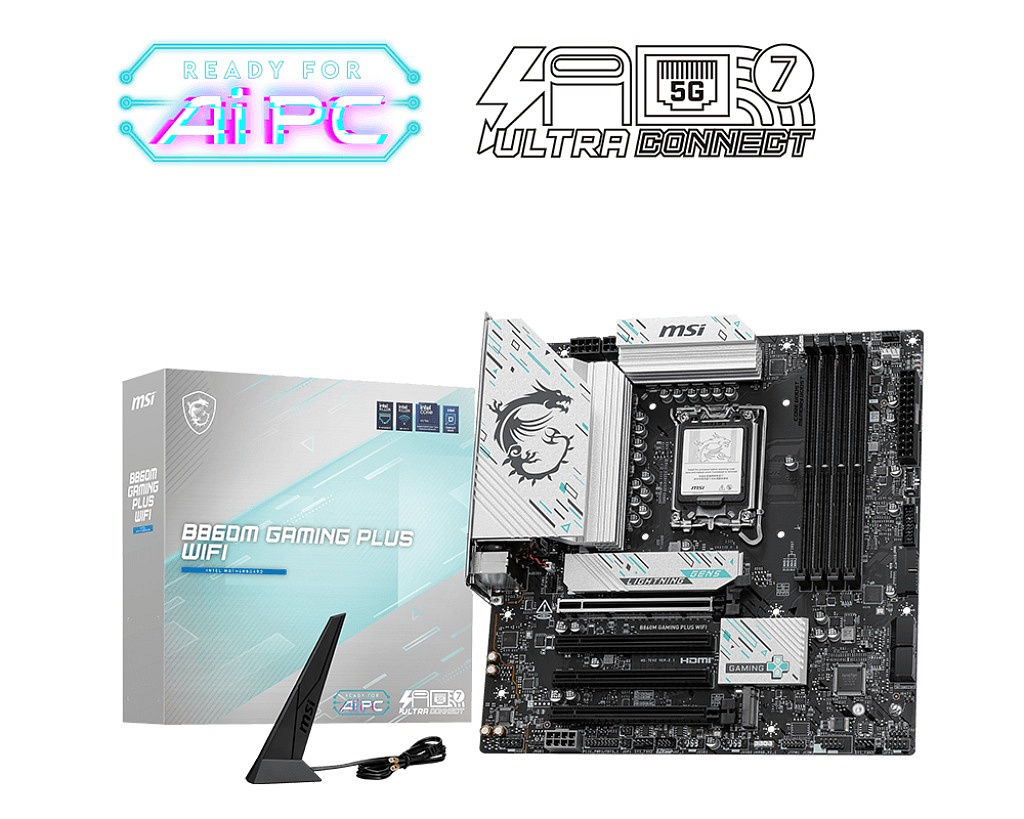

MSI B860 GAMING PLUS WIFI/LGA 1851/mATX

B860M GAMING PLUS WIFI

Chipset: Intel® B860
Rozměrový formát: mATX (243,84x243,84mm)
Podpora pro procesory: Intel® Core™ Ultra
Patice procesoru: LGA1851

Paměť:
* 4x UDIMM patice podporující až 256GB, DDR5 8800 - 6400 (OC) MT/s / 6400 - 4800 (JEDEC) MT/s paměťové moduly
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
* 1x Thunderbolt™ 4 Typ-C s maximálním rozlišením 4K 120Hz / 8K 60Hz - Podpora pro DisplayPort 2.1 s UHBR20 nad USB Type-C
* 1x DisplayPort s maximálním rozlišením 4K při 60 Hz - Podpora pro DisplayPort verze 1.4
* 1x HDMI™ s maximálním rozlišením 4K při 60 Hz - Podpora pro verzi HDMI 2.1
Zvuková karta:
* Kodek Realtek® ALC897
* High Definition Audio
* 7.1 kanál
Ethernet: Intel ® Killer™ E5000 5Gbps LAN
WLAN + Bluetooth:
* Intel ® Killer™ BE1750x Wi-Fi 7 (802.11 a, b, g, n, ac, ax, be), podpora frekvenčních pásem 2,4/5/6 GHz + Bluetooth v5.4

Rozšiřující sloty:
* 1x PCI_E1 Gen PCIe 5.0 podporuje až x16 (z CPU)
* 1x PCI_E2 Gen PCIe 4.0 podporuje až x1 (z čipové sady)
* 1x PCI_E3 Gen PCIe 4.0 podporuje až x4 (z čipové sady)
* 1x PCI_E4 Gen PCIe 4.0 podporuje až x1 (z čipové sady)

Úložný prostor:
celkem podporuje 3 slotů M.2 a 4 portů SATA 6Gb/s
* 1x M.2, typ 2280/2260/2242 - podpora PCIe 5.0 x4 SSD (z CPU)
* 1x M.2, typ 2280/2260 - podpora PCIe 4.0 x4 SSD (z čipové sady)
* 1x M.2, typ 2280 - podpora PCIe 4.0 x2 SSD (z čipové sady)
* 4x port SATA 6Gb/s

RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 6 portů)
* 2x USB 2.0
* 2x USB 5 Gbps Typ A
* 1x USB 10 Gbps Typ A
* 1x USB 5 Gbps Typ C

Přední USB (celkem 9 portů)
* 4x USB 2.0
* 4x USB 5 Gbps Typ A
* 1x USB 10 Gbps Typ C

Porty na zadním panelu:
* 1x Tlačítko clear CMOS
* 2x USB 2.0
* 2x USB 5 Gbps Typ A
* 1x USB 10 Gbps Typ A
* 1x USB 5 Gbps Typ C
* 1x Thunderbolt™ 4 40 Gbps (Typ-C)
* 1x HDMI
* 1x DisplayPort
* 1x RJ-45
* 3x audio jack
* 2x anténní konektory

Interní porty:
Napájení
* 1x Napájecí konektor (ATX_PWR)
* 2x Napájecí konektor (CPU_PWR)
* 1x Napájecí konektor (PCIE_PWR 8pin)
Související s ventilátorem a chlazením
* 1x CPU Fan
* 1x Combo Fan (Pump_Sys AF Fan)
* 3x System Fan
Související s úložištěm
* 3x M.2 slot
* 4x SATA 6Gb/s port
USB
* 4x USB 2.0
* 4x USB 5 Gbps Typ A
* 1x USB 10 Gbps Typ C
Ostatní
* 1x EZ Conn-header (JAF_1)
* 2x adresovatelný RGB Gen2 LED strip konektor (JARGB_V2)
* 2x Front Panel (JFP)
* 1x Chassis Intrusion (JCI)
* 1x Front Audio (JAUD)
* 1x Com Port (JCOM)
* 1x Tuning Controller connector(JDASH)
* 1x RGB LED konektor (JRGB)
* 1x TPM pin header(Podpora TPM 2.0)
* 1x konektor karty Thunderbolt5 (JTBT5, podpora RTD3)

Odkaz na stránku výrobce: https://www.msi.com/Motherboard/B860M-GAMING-PLUS-WIFI

---
