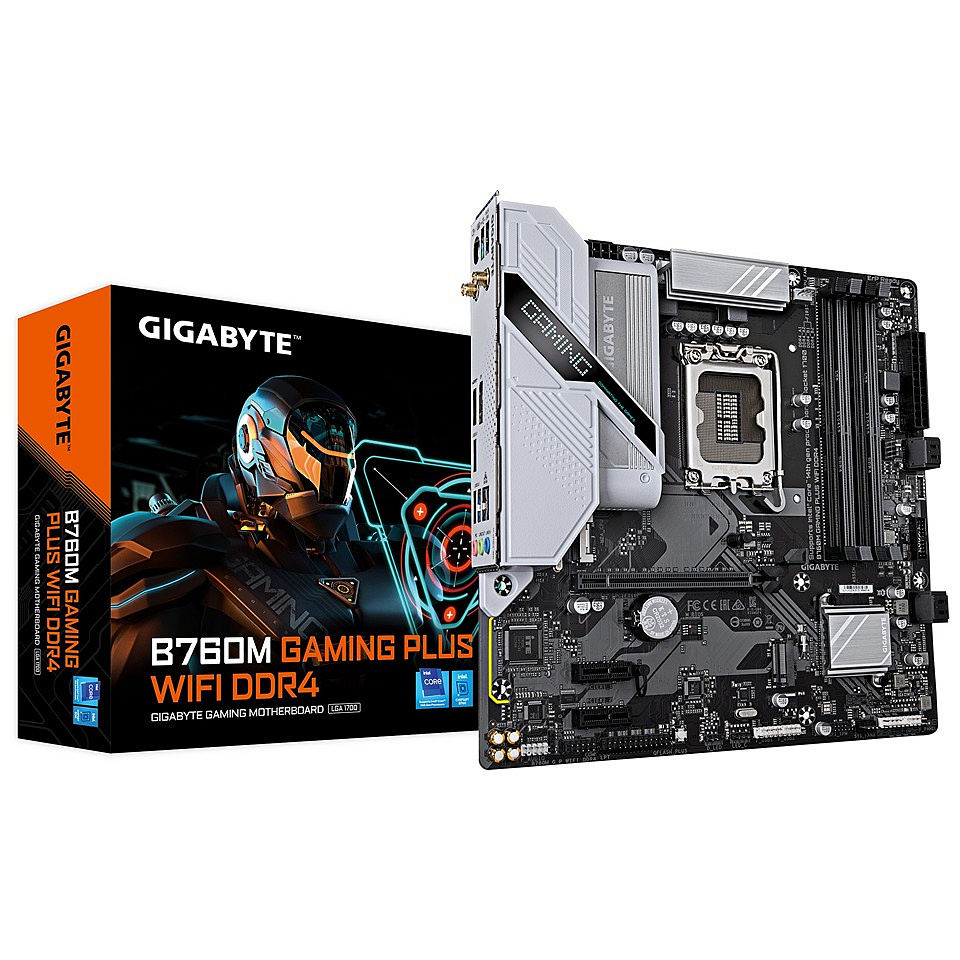

GIGABYTE B760 GAMING PLUS WIFI DDR4/LGA 1700/mATX

GIGABYTE B760M GAMING PLUS WIFI DDR4

Chipset: Intel® B760 Express
Rozměrový formát: Micro ATX (244x244mm)
Podpora pro procesory: 14., 13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru: LGA1700

Paměť:
* 4x DIMM patice podporující až 128GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133 MT/s paměťové moduly bez ECC
* dvoukanálová architektura paměti
* podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy: grafické specifikace se mohou lišit v závislosti na podpoře CPU
* 1x HDMI® 2.1 TMDS
* 1x DisplayPort 1.2
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio
Ethernet: Realtek® GbE LAN
WLAN + Bluetooth: Realtek® Wi-Fi 6 RTL8851BE + BT v5.3
Rozšiřující sloty:
* 1x PCI Express x16 podpora PCIe 4.0 a běží na x16
* 2x PCI Express x1 podpora PCIe 3.0 a běží na x1

Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
* 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
* 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA

USB:
Zadní USB (celkem 5 portů)
* 3x USB 3.2 Gen 1
* 2x USB 2.0/1.1

Přední USB (celkem 7 portů)
* 1x USB typ C® header - podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
* 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1

Porty na zadním panelu:
* 2x USB 2.0/1.1
* 1x PS/2 pro klávesnici/myš
* 2x SMA anténní konektor (2T2R)
* 1x DisplayPort
* 1x HDMI
* 3x USB 3.2 Gen 1
* 1x RJ-45
* 3x audio jack

Interní porty:
Napájení
* 1x 24pin ATX hlavní napájecí konektor
* 1x 8pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
* 1x CPU fan header
* 3x system fan header
Související s úložištěm
* 2x M.2 slot (Key M)
* 4x SATA 6Gb/s port
USB
* 1x USB typ C® header, podpora USB 3.2 Gen 1
* 1x USB 3.2 Gen 1 header
* 2x USB 2.0/1.1 header
Ostatní
* 1x adresovatelný LED strip header
* 1x RGB LED strip header
* 1x front panel header
* 1x front panel audio header
* 1x S/PDIF Out header
* 1x serial port header
* 1x parallel port header
* 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
* 1x Clear CMOS jumper
* 1x tlačítko Q-Flash Plus
* 1x reset jumper

BIOS: 1x 128Mb flash, AMI UEFI BIOS (PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0)

Odkaz na stránku výrobce: https://www.gigabyte.com/Motherboard/B760M-GAMING-PLUS-WIFI-DDR4#kf

---
