EVOLVEO Jade 3, aktívna vonkajšia anténa FM/DAB+/DVB-T2, filter LTE,4G,5G

• Aktivní venkovní anténa
• Pro příjem FM/DAB+/DVB-T2
• Modrá LED dioda
• Zesilovač
• Filtr LTE, 4G, 5G,
• Napájecí adaptér
• Kabel 7+1m IEC male
• Redukce F female / IEC male

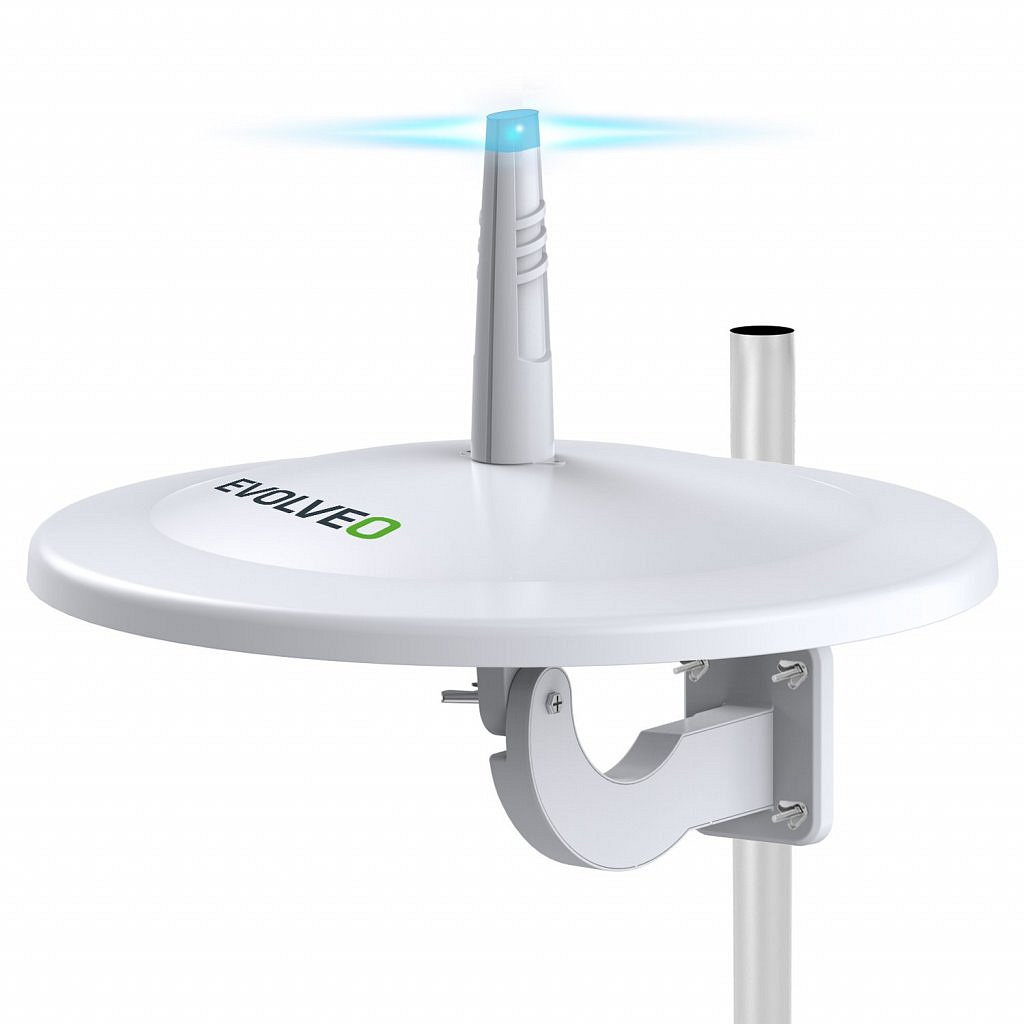

Všesměrová venkovní anténa s průměrem 400mm a s LED diodou na vrchní části, která indikuje zapojení vestavěného zesilovače. Anténa přijímá signál s horizontální i vertikální polarizací. Součástí balení je kabel 8m a redukcí IEC female/F male. Anténa je vhodná pro místa, kde nelze použít, například z důvodu omezeného prostoru, směrovou anténu. Nevýhodou všesměrové antény je vyšší citlivost na tzv. pre-echo a na příjem rušivých signálů. Pre-echo je příjem slabšího bližšího signálu současně s totožným silnějším signálem ze vzdálenějšího vysílače.

Příjem 720°

S anténou je možný příjem signálu 360° ve vertikálním směru a 360° v horizontálním směru. Díky tomu může anténa přijímat signál ze všech typů pozemních vysílačů vysílajících DVB-T2 signál.

Graf účinnosti a prostorového zisku

UHF VSWR graf zobrazuje účinnost antény v pásmu UHF. Koeficient rovný 1 znamená přeměnu všech elektromagnetických vln na elektrický signál. S grafem UHF Polar je možné pozorovat oblasti prostoru antény s nejlepším ziskem. Anténa Jade 3 je všesměrová, znamená to tedy možný příjem ve všech směrech.

Způsoby uchycení

Anténu je možné uchytit třemi různými způsoby. První způsob uchycení je nejlepší v oblastech se slabým pokrytím, jedná se totiž o klasické uchycení na tyči například na střeše domu, při kterém je možné docílit nejlepšího přijmu signálu. Další způsob uchycení je například na balkon, pokud není možné uchycení antény na střechu. Díky šroubům, které jsou součástí balení, je možné anténu také přichytit na zeď, například vedle okna pro snadnou manipulaci s anténou.

Vše potřebné v balení

Anténa obsahuje bohaté příslušenství včetně například 10m koaxiálního kabelu nebo redukce IEC female/F male pro zapojení do set-top boxu. Součástí balení je i zesilovač s možností úpravy úrovně dBi

SPECIFIKACE:

• zisk: 48 dBi
• 5G filtr
• VHF: 174-230MHz (T-DAB+)
• UHF 470-694 MHz (DVB-T2)
• napájení DC5V
• konektor IEC male
• velikost: 480 x 250 mm

OBSAH BALENÍ:

• anténa
• zesilovač
• držák
• adaptér 230V
• kabel 8m
• redukce IEC female/F male
• návod
